Dalies numeris EM63B4B14300IE2A
Išsami informacija: Variklis turi A ženklo guolį
Taikymo sritis: Įrenginio surinkimas Derinys su sliekinės pavaros reduktoriumi
Savybės: Iki 90 dydžio imtinai: aliuminio korpusas Nuo 100 dydžio: ketaus korpusas

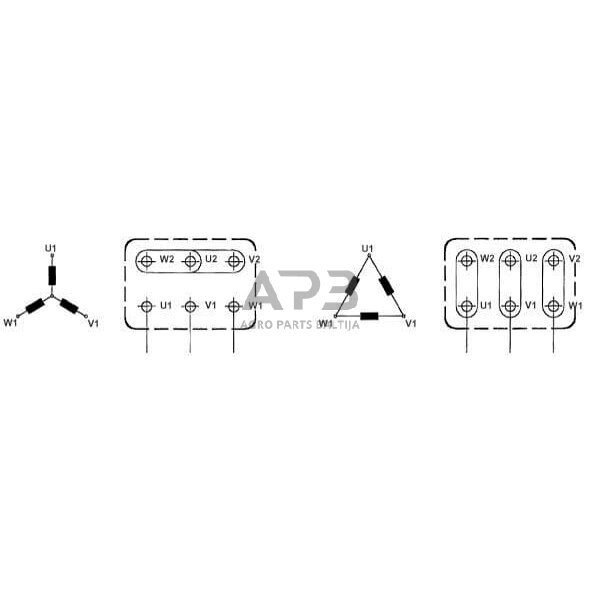

Techninė informacija Prie 230/400 V: Y konfigūracija (300) Esant 400/690 V: Delta konfigūracija (500)
Privalumai: Aukštas veikimo patikimumo lygis
Sukimo momento santykis 2
Spalva RAL 5000 Violetinė mėlyna
Konstrukcijos tipas IM 3601 (B14)
Aušinimo būdas Oras
Įtampos tipasAC

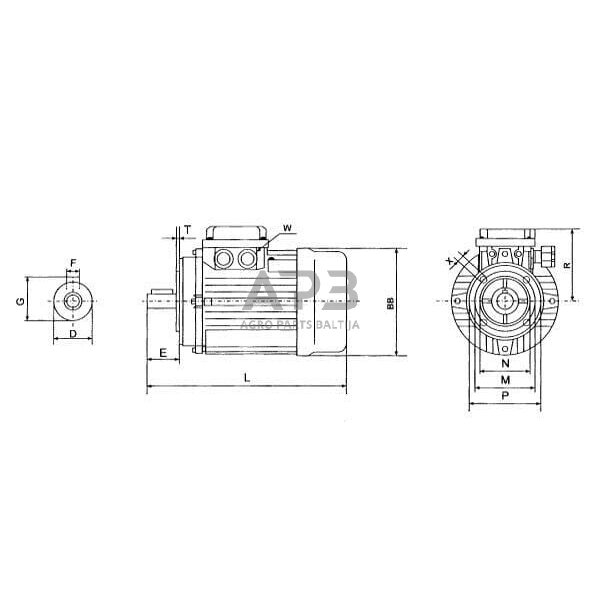

P Diametro laidas krašte 90 mm
X Skersmuo tvirtinimo angos M5 mm
N Centravimo skersmuo 60 mm
R atstumas nuo centrinio veleno iki galinės gnybtų dėžutės 108 mm
Rėmo dydis pagal IEC63 mm
0,59 A
Izoliacijos klasė 55
Izoliacijos klasė F
F Raktas 4 mm
Apsisukimai max.1500 aps./min
Inercijos momentai (kgm²)0,00034 kg·m²
Variklio efektyvumo klasė IE2
BB 122 mm
N1 1395 aps./min
Triukšmo lygis 52 dB(A)
cos φ0,68
Nominalus sukimo momentas 2 nm
NormIEC/DIN – VDE 0530
~3 fazės
Fazių skaičius 3
M apskritimo skersmuo 75 mm
Galios koeficientas 0,68
Galios koeficientas cos phi 0,68 100%
Apsaugos klasė IP55
Nominali srovė 0,6 A
Vardinis dažnis 50-50 Hz
Vardinis našumas esant vardiniam dažniui 0,18 kW
Vardinis sukimosi greitis esant vardiniam dažniui 1380 aps./min
Nominali įtampa 400 V
Centravimo ilgis 2,5 mm
PN 0,18 kW
Dydis 63 colių
Pasukamasis M16x1,5
D Veleno skersmuo 11 mm
E veleno ilgis 20,5 mm
L Bendras ilgis 217 mm
Tipas Rotacinės srovės asinchroninis variklis
Svoris: 4 kg
