Dalies numeris EM56B4B14300IE1AKR
Išsami informacija: Variklis turi A ženklo guolį
Taikymo sritis: Įrenginio surinkimas Derinys su sliekinės pavaros reduktoriumi
Savybės: Iki 90 dydžio imtinai: aliuminio korpusas Nuo 100 dydžio: ketaus korpusas

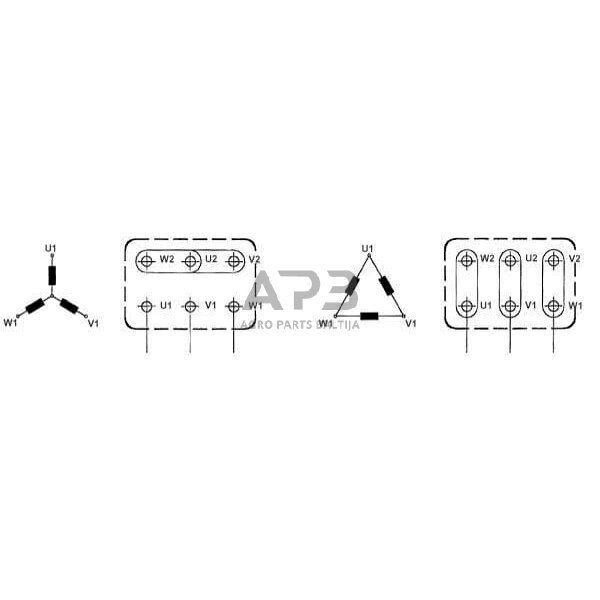

Techninė informacija Prie 230/400 V: Y konfigūracija (300) Esant 400/690 V: Delta konfigūracija (500)
Privalumai: Aukštas veikimo patikimumo lygis
Spalva RAL 5000 Violetinė mėlyna
Konstrukcijos tipas IM 3601 (B14)
Aušinimo būdas Oras
Įtampos tipas AC

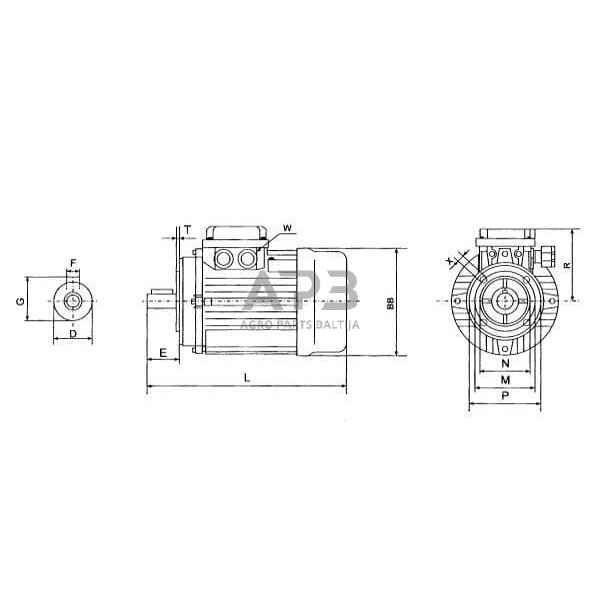

PDiametro laidas krašte 80 mm
XSkersmuo tvirtinimo angos M5 mm
N Centravimo skersmuo 50 mm
RDatstumas nuo centrinio veleno iki galinės gnybtų dėžutės100 mm
Rėmo dydis pagal IEC 56 mm
0,45 A
Izoliacijos klasė 55
Izoliacijos klasė F
F Raktas 3 mm
Apsisukimai max.1500 aps./min
Inercijos momentai (kgm²)0,0002 kg·m²
Variklio efektyvumo klasė IE2
BB 117 mm
N1 1360 aps./min
Triukšmo lygis 50 dB(A)
cos φ0,59
Nominalus sukimo momentas 2,3 nm
NormIEC/DIN – VDE 0530
~3 fazės
Fazių skaičius 3
M apskritimo skersmuo 65 mm
Galios koeficientas 0,59
Galios koeficientas cos phi 0,59 100%
Apsaugos klasė IP55
Nominali srovė 0,38 A
Vardinis dažnis 50-50 Hz
Vardinis našumas esant vardiniam dažniui 0,09 kW
Vardinis sukimosi greitis esant vardiniam dažniui 1400 aps./min
Nominali įtampa 400 V
0,45 A
Izoliacijos klasė F
Centravimo ilgis 2,5 mm
PN 0,09 kW
Dydis 56 colių
Pasukamasis M16x1,5
D Veneno skersmuo 9 mm
E veleno ilgis 20 mm
Dydis 56 colių
Pasukamasis M16x1,5
L Bendras ilgis 196 mm
Tipas Rotacinės srovės asinchroninis variklis
Įtampa 230 V400 V
Svoris: 3,2 kg
