Dalies numeris EM71B4B14300IE2A
Išsami informacija: Variklis turi A ženklo guolį
Taikymo sritis: Įrenginio surinkimas Derinys su sliekinės pavaros reduktoriumi
Savybės: Iki 90 dydžio imtinai: aliuminio korpusas Nuo 100 dydžio: ketaus korpusas

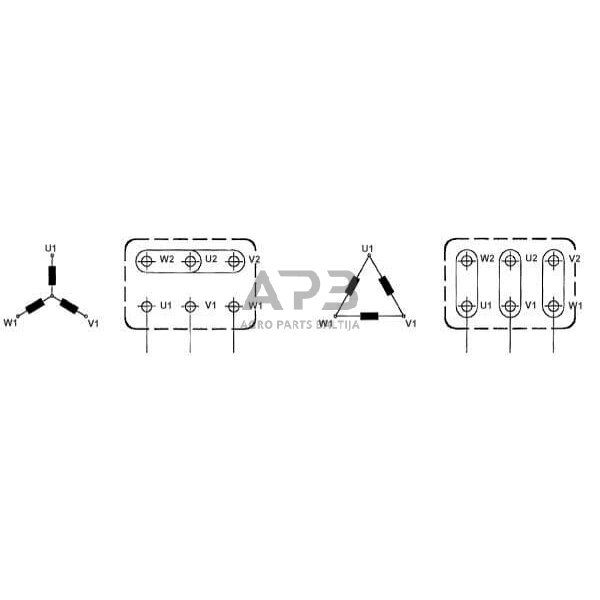

Techninė informacija Prie 230/400 V: Y konfigūracija (300) Esant 400/690 V: Delta konfigūracija (500)
Privalumai: Aukštas veikimo patikimumo lygis
Sukimo momento santykis 3
Spalva RAL 5000 Violetinė mėlyna
Konstrukcijos tipas IM 3601 (B14)
Aušinimo būdas Oras
Įtampos tipas AC

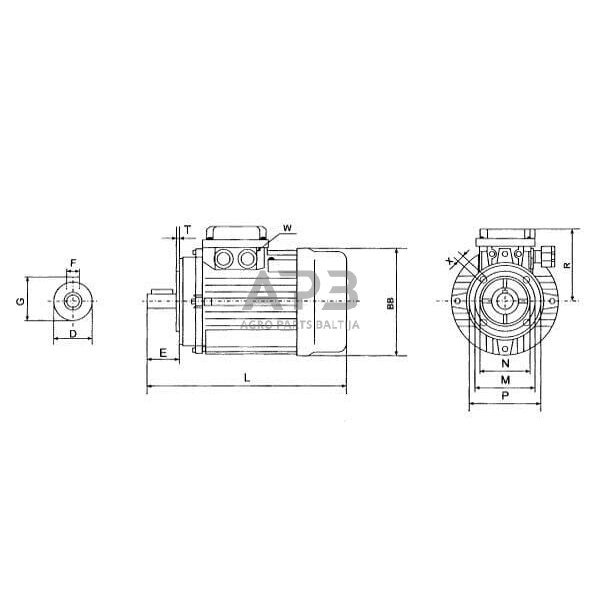

PDametro laidas krašte 105 mm
XSkersmuo tvirtinimo angos M6 mm
N Centravimo skersmuo 70 mm
RDatstumas nuo centrinio veleno iki galinės gnybtų dėžutės117 mm
Rėmo dydis pagal IEC71 mm
1.01 A
Izoliacijos klasė 55
Izoliacijos klasė F
F Raktas 5 mm
Apsisukimai max.1500 aps./min
Inercijos momentai (kgm²)0,00082 kg·m²
Variklio efektyvumo klasė IE2
BB138 mm
N1 1400 aps./min
Triukšmo lygis 55 dB(A)
cos φ0,73
Nominalus sukimo momentas 2,52 nm
NormIEC/DIN – VDE 0530
~3 fazės
Fazių skaičius 3
M apskritimo skersmuo 85 mm
Galios koeficientas 0,73
Galios koeficientas cos phi 100%0,73
Apsaugos klasė IP55
Nominali srovė 1,01 A
Vardinis dažnis50-50 Hz
Vardinis našumas esant vardiniam dažniui 0,37 kW
Vardinis sukimosi greitis esant vardiniam dažniui 1400 aps./min
Nominali įtampa 400 V
Centravimo ilgis 2,5 mm
PN 0,37 kW
Dydis 71 colių
Pasukamasis M20x1,5
D Veleno skersmuo 14 mm
E veleno ilgis 27,5 mm
L Bendras ilgis 244 mm
Tipas Rotacinės srovės asinchroninis variklis
Svoris: 6,3 kg
