Dalies numeris EM71B2B3B5300IE2A
Išsami informacija: Variklis turi A ženklo guolį
Taikymo sritis: Įrenginio surinkimas
Savybės: Iki 90 dydžio imtinai: aliuminio korpusas Nuo 100 dydžio: ketaus korpusas

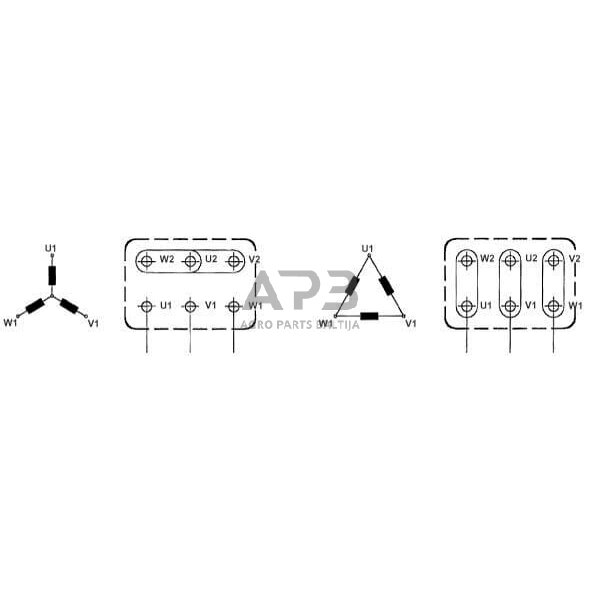

Techninė informacija Prie 230/400 V: Y konfigūracija (300) Esant 400/690 V: Delta konfigūracija (500)
Privalumai: Aukštas veikimo patikimumo lygis
Sukimo momento santykis 3
Konstrukcijos tipas IM 2001 (B35)
Aušinimo būdas Oras
Įtampos tipasAC

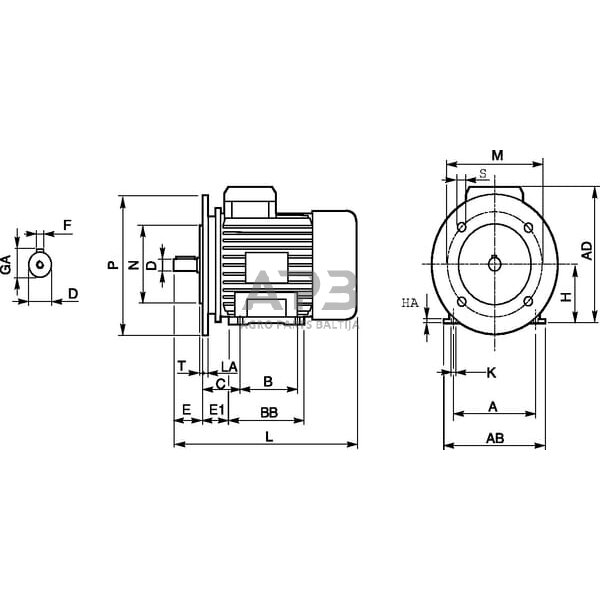

Sdiametro tvirtinimo angos flanšas 10 mm
N Centravimo skersmuo 110 mm
B Atstumo angos pėdos ilgis kraštinės 90 mm
A Atstumas angos pėdos plotis šonuose 112 mm
CD priekinio variklio atstumas iki centrinės pirmosios tvirtinimo angos 45 mm
Hatstumas apatinėje pėdos dalyje iki centrinio veleno 71 mm
Rėmo dydis pagal IEC71 mm
Izoliacijos klasė 55
F Raktas 5 mm
Veleno ilgis 30 mm
Variklio efektyvumo klasė IE2
Nominalus sukimo momentas 2,3 nm
PO išorinio skersmens flanšas 160 mm
Fazių skaičius3
M apskritimo skersmuo 130 mm
Galios koeficientas 0,8
Nominali srovė 1,3 A
Vardinis dažnis50-50 Hz
Vardinis našumas esant vardiniam dažniui 0,6 kW
Vardinis sukimosi greitis esant vardiniam dažniui 2840 aps./min
Nominali įtampa 400 V
D Veleno skersmuo 14 mm
LBendras ilgis 245 mm
Tipas Rotacinės srovės asinchroninis variklis
