Dalies numeris VODLSCAF05001

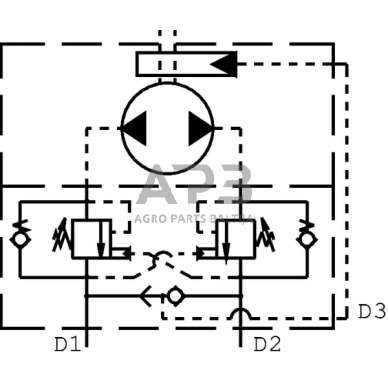

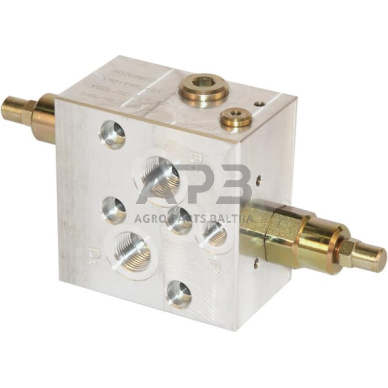

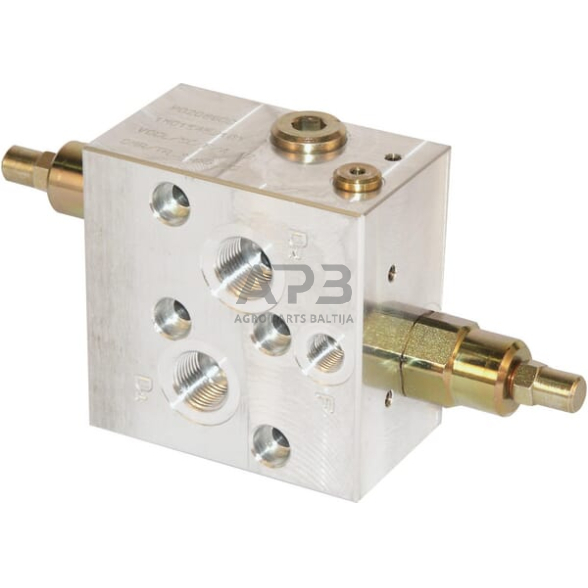

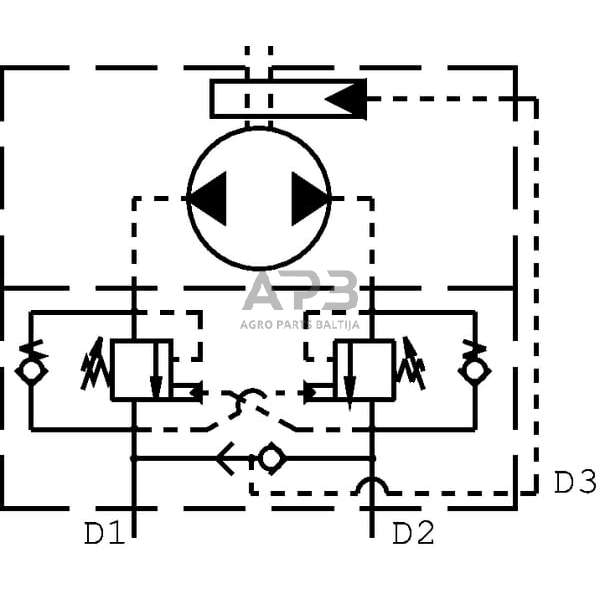

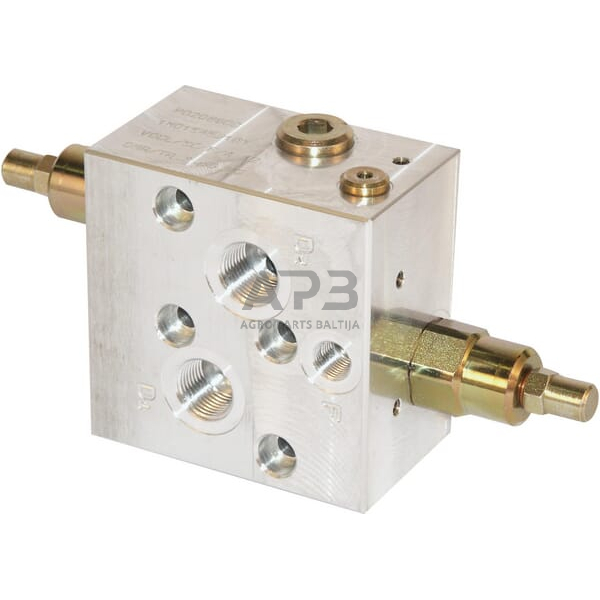

Techninė informacija Balansinis vožtuvas su atbuliniu vožtuvu. Šaudymo vožtuvo paskirtis yra (neigiamo) kelių diskinių stabdžių veikimas. Šio vožtuvo veikimui įtakos turi slėgis grąžinimo angoje (prievadas D).
Papildoma informacija Tinka montuoti ant; OMR OMP
Reguliavimas 6-pusis

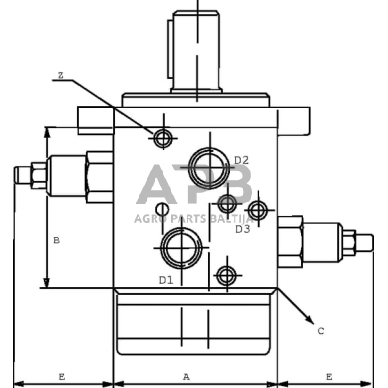

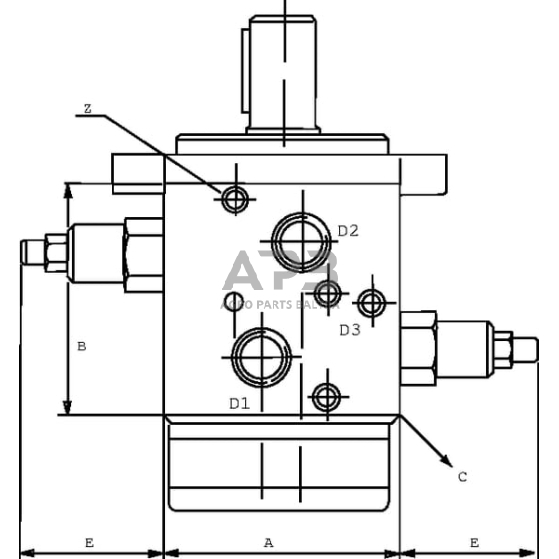

D 31/4" mm
Sukurtas cilindrų ar variklių greičio ir (arba) saugos komponentas lūžus vamzdžiui
Z Skersmens tvirtinimo anga M 8 x 1,5 mm
Montavimo angos skersmuo M 8 x 1,5 mm
Srauto D1: D2 iki U1: U2
B Aukštis 100 mm
A Ilgis 100 mm
Medžiaga Korpusas: aliuminis Vožtuvų sandarikliai: Buna-N
Debitas maks. 40 l/min
Darbinis slėgis maks. 210 BAR
MontavimasTinka tiesioginiam montavimui ant orbitinio variklio.
Pilotinis slėgis Priklauso nuo slėgio nustatymo, apkrovos slėgio ir valdymo slėgio santykio BAR
Pilotų santykis 1:3
Slėgio diapazonas 50 - 350 BAR
Montavimo dydis 55,00 mm
D1-D2 (BSP)1/2\" BSP
Temperatūros diapazonas -25°C 90°C °C
C Storis 50 mm
