Dalies numeris SDM218513AE

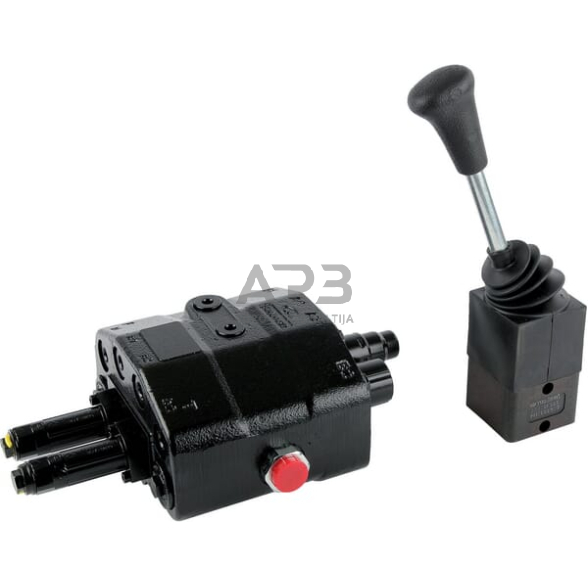

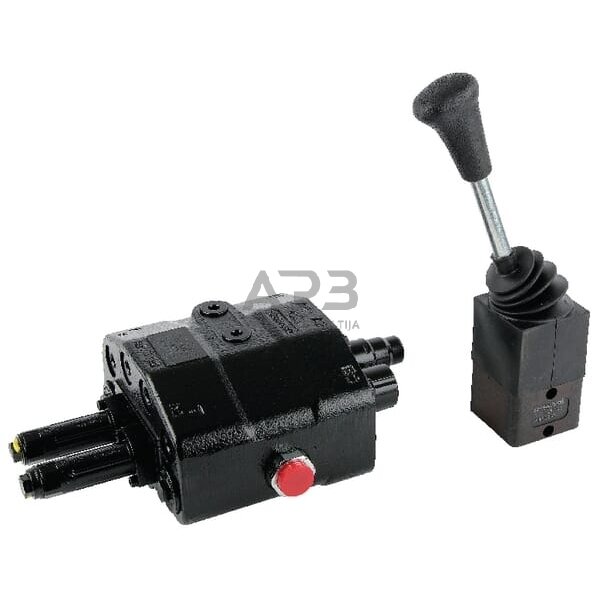

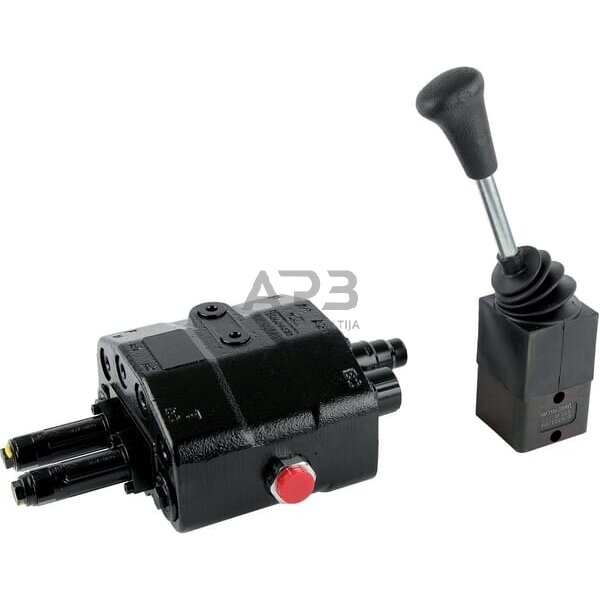

Ilgas aprašymas SDM frontalinis krautuvas Hidraulinis skirstytuvas yra tvirtas, kompaktiškas ir patvarus dviejų sekcijų vožtuvas. Tinka atviroms ir uždaroms sistemoms.
Priekinių krautuvų valdymui Ilgas eksploatavimo laikas Priekinės ir galinės alyvos jungtys Multifaster mova gali būti tiesiai ant flanšo montuojama ant vožtuvo naudojant keturias jungtis Galima konvertuoti į slėgio tęsinį Kiekvienas darbo segmentas su atbuliniu vožtuvu P kanale

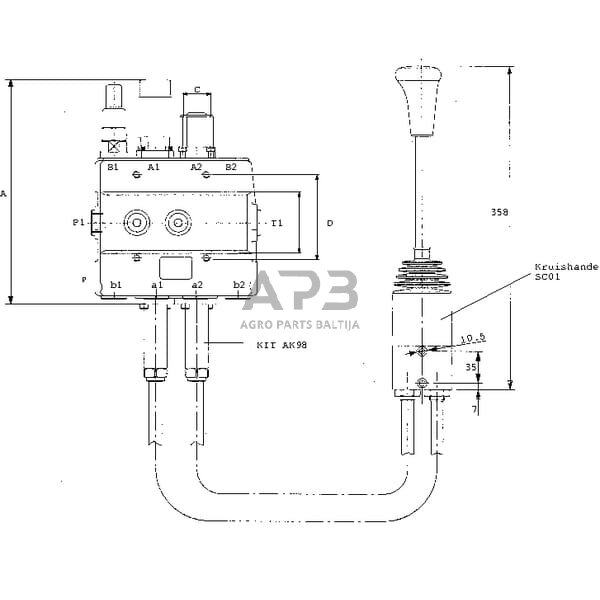

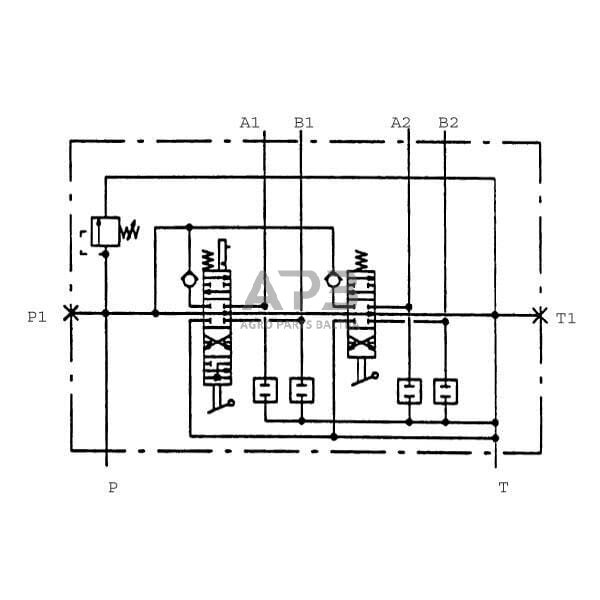

Informacija apie gaminį1-as segmentas, dvigubo veikimo su papildoma slankiojančia padėtimi (1,5) 2-as segmentas, dvigubo veikimo, spyruoklinis centras (1,8) Skylės smūgio vožtuvams A ir B lygiagretus perjungimas Valdomas naudojant Bowden laidą ir kryžminio jungiklio svirtį
Ritės valdymo tipas1
Ritės padėtis1-8
2 ritės valdymo tipas 5
2 ritės padėtis 5-13
Debitas 80 l/min
Išėjimo srauto tipas Atviras centras
Maksimalus darbinis slėgis 250 BAR
Maksimalus grįžtamosios linijos slėgis 10 BAR
Slėgio diapazono sumažinimo vožtuvas 80,0-210,0 BAR

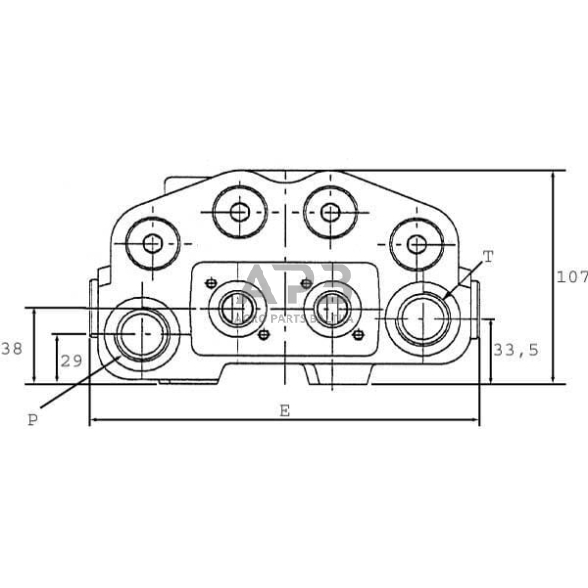

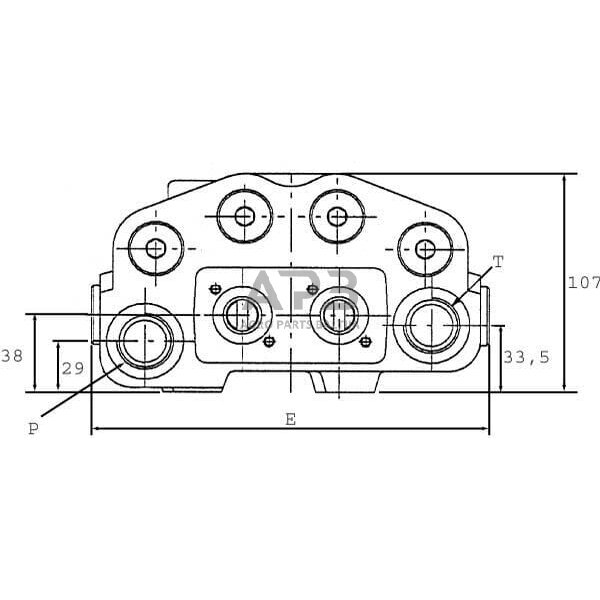

P Slėgio angos sriegio skersmuo 3/4 colio
Grąžinimo angos sriegio skersmuo 3/4 colio

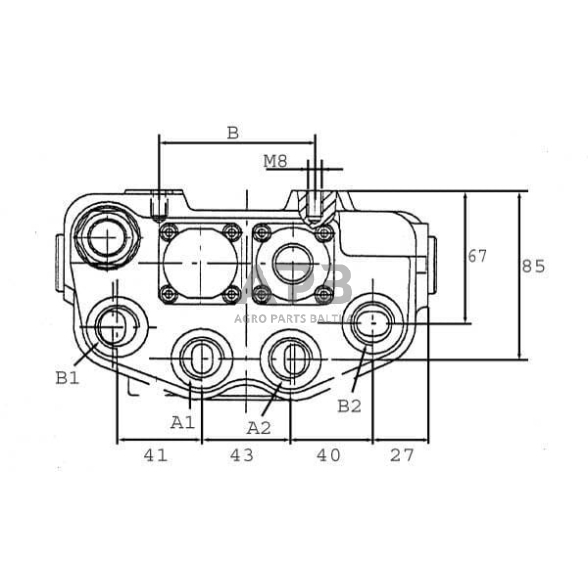

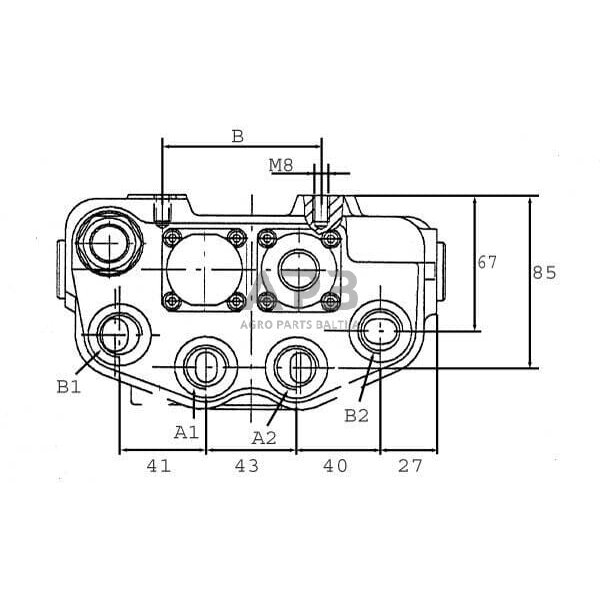

A1/A2/B1/B2 Darbo angų skersmuo 1/2 colio
Maks. nuotėkis 3 cm³/min
Sandarinimo medžiaga Nitrilo guma [NBR]
A Bendras ilgis 272 mm
A Bendras plotis 185 mm
