Dalies numeris: D3050580

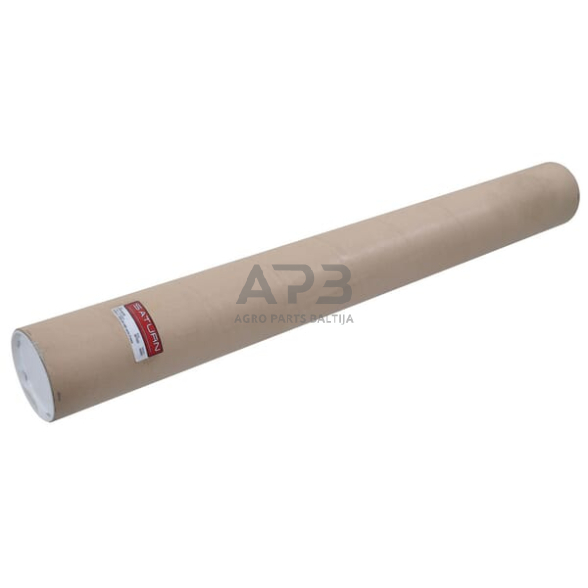

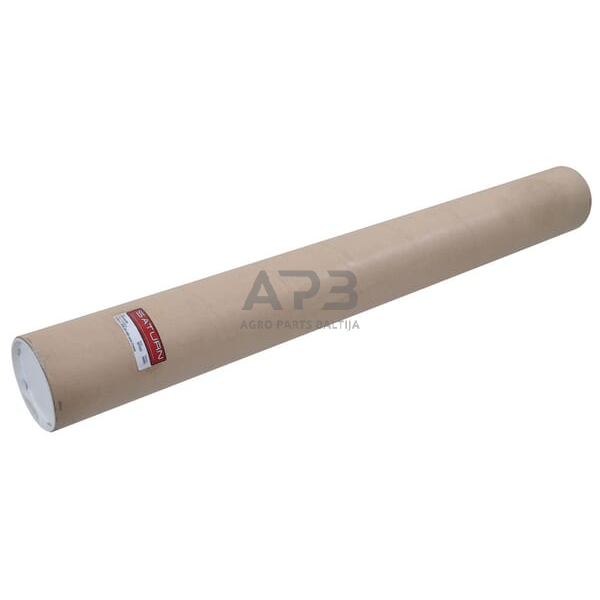

Išsami informacija: pristatoma kartoninėje pakuotėje Unikalus, naujoviškas dizainas
Taikymo sritis: mechanikos inžinerija
Savybės: Labai patikimas dėl naujoviško specialaus stūmoklio žiedo. Daugkartinis mechaninis cilindro galvutės užraktas Maksimalus darbinis slėgis priklauso nuo maksimalios lenkimo apkrovos Maksimalią lenkimo apkrovą galima rasti naudojant cilindro programinę įrangą
Techninė informacija: Maksimali radialinė apkrova: 10% ašinės jėgos Terpė: mineralinė alyva, HLP ISO VG 32 iki ISO VG 46 Terpės grynumas: ISO 4406 22/20/17 arba NAS 9
Privalumai: Cilindrą galima reguliuoti iki bet kokio reikiamo ilgio. Paprastas surinkimas
Taikymo kategorija: pasidaryk pats
Strypo skersmuo: 30 mm
Vidinis skersmuo: 50 mm

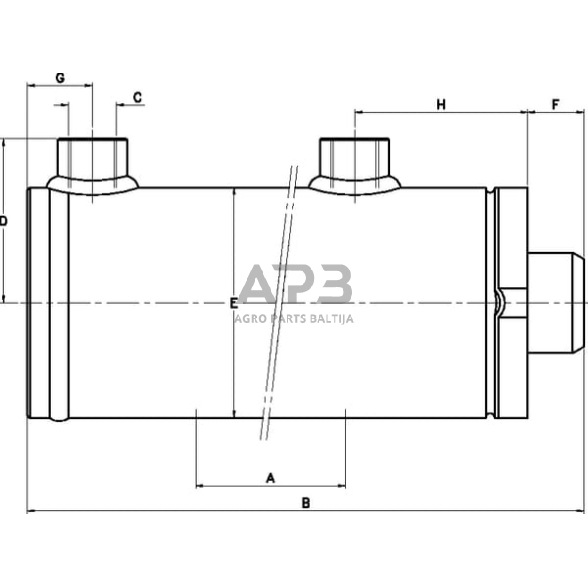

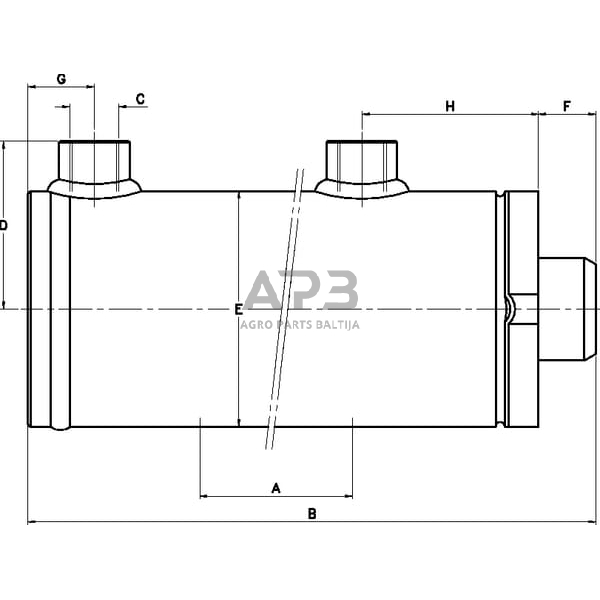

Eiga (A): 580 mm

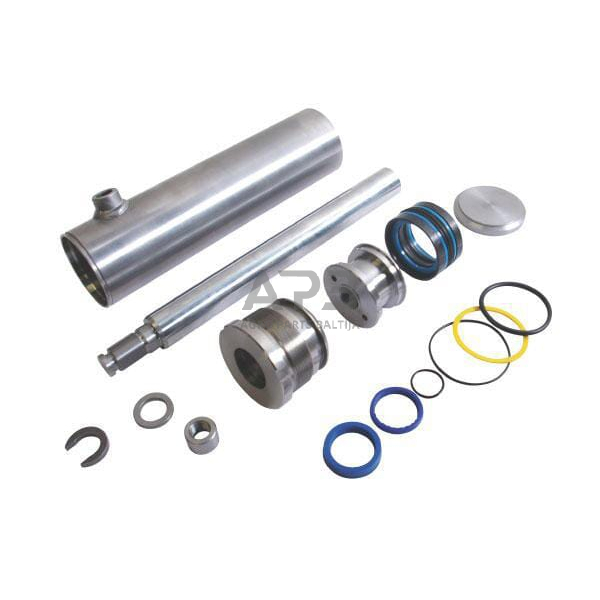

Susideda iš: Visas savaiminio surinkimo rinkinys Surinkimo instrukcijos Be tvirtinimo detalių
Min. ilgis (B): 736 mm
Maks. darbinis slėgis: 250 BAR
Tvirtinimo tipas – cilindro jungtis: Tvirtinimo nėra
Montavimo sriegio skersmuo - cilindro jungtis (C): 3/8 colio
Tvirtinimo tipas – strypo jungtis: Tvirtinimo nėra
Maks. stūmoklio greitis: 0,1 m/s
Išorinis skersmuo (E): 60 mm
Min. darbinė temperatūra: -25 °C
Maks. darbinė temperatūra: 85 °C
Nominalus slėgis: 200 BAR
Strypo paviršiaus apdorojimas: Chromuotas
Cilindro medžiaga: nerūdijantis plienas 52.0
Cilindro medžiagos tolerancijos klasės kodas: H10
Strypo medžiaga: plienas 20MnV6
Strypo paviršiaus šiurkštumas: 0,2 µm
Galvos veržlės medžiaga: ketus
Alyvos jungties medžiaga: plienas
Alyvos jungtis Vidinis skersmuo: 19 mm
Kreipimo žiedo medžiaga: plastikas
Atstumas nuo cilindro galo iki strypo galo (F): 47 mm
Alyvos jungties centro ir cilindro galo atstumas - strypo pusė (H): 53 mm
