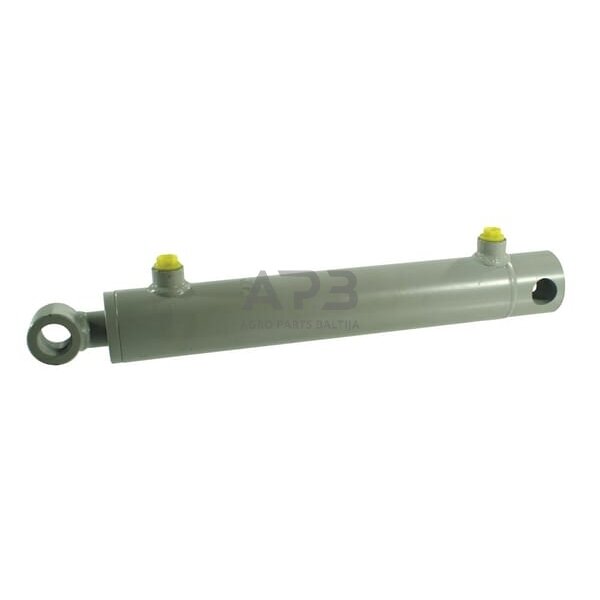

Dalies numeris: D5080900ST
Išsami informacija: Pilnai sumontuota Su priedais Unikalus, naujoviškas dizainas Specialus stūmoklio žiedas
Savybės: Iš anksto užpurkštas gruntu Daugkartinis mechaninis cilindro galvutės užraktas Maksimali radialinė apkrova: 10% ašinės jėgos Maksimalus darbinis slėgis priklauso nuo didžiausios lenkimo apkrovos Maksimalią lenkimo apkrovą galima rasti naudojant cilindro programinę įrangą
Techninė informacija: Keičiama su kitais prekių ženklais Terpė: mineralinė alyva, HLP ISO VG 32 iki ISO VG 46 Terpės grynumas: ISO 4406 22/20/17 arba NAS 9
Privalumai: Paruošta naudoti Paprastas surinkimas ir išmontavimas Ilgas tarnavimo laikas Aukštas veikimo patikimumo lygis
Taikymo kategorija: Universali

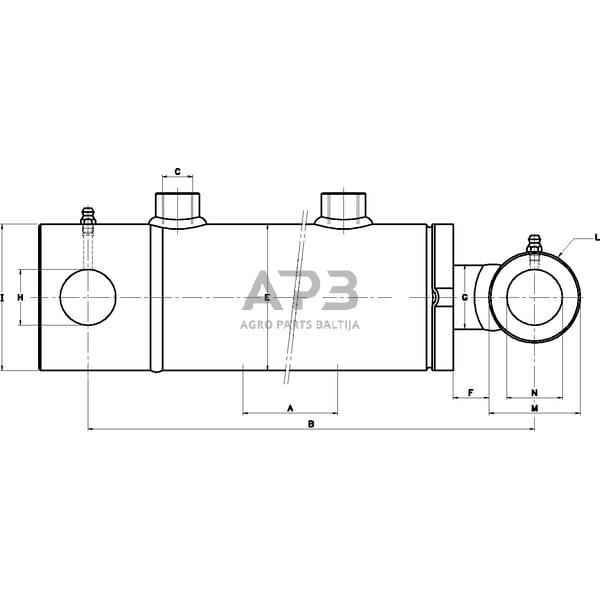

Strypo skersmuo (G): 50 mm
Vidinis skersmuo: 80 mm
Eiga (A): 900 mm
TipasDviguba vaidyba
Min. ilgis: 1105 mm
Maks. darbinis slėgis: 250 BAR
Tvirtinimo tipas - cilindro jungtis: anga
Montavimo skersmuo (plotis) - cilindro jungtis: 30,4 mm
Montavimo sriegio skersmuo - cilindro jungtis (C): 1/2 colio
Tvirtinimo tipas - strypo jungtis: Stebulė
Tvirtinimo skersmuo (plotis) - strypo jungtis: 30,4 mm
Tvirtinimo sriegio tipas - strypo jungtis: G
Montavimo sriegio skersmuo - strypo jungtis (C): 3/8 colių
Montavimo angos skersmuo - strypo jungtis (N): 30,4 mm
Maks. stūmoklio greitis: 0,1 m/s
Išorinis skersmuo (E): 92 mm
Montavimo angos skersmuo - cilindro jungtis (H): 30,4 mm
Min. montavimo angų atstumas (B): 1105 mm
Tvirtinimo įvorės išorinis skersmuo (M): 50 mm
Tvirtinimo galvutės plotis (L): 60 mm
Min. darbinė temperatūra: -25 °C
Maks. darbinė temperatūra: 85 °C
Nominalus slėgis: 200 BAR
Serija: D-ST
Strypo paviršiaus apdorojimas: Chromuotas
Cilindro medžiaga: plienas ST52
Cilindro medžiagos tolerancijos klasės kodas: H10
Strypo medžiaga: plienas 20MnV6
Strypo paviršiaus šiurkštumas: 0,2 µm
Galvos veržlės medžiaga: ketus
Alyvos jungties medžiaga: plienas
Atstumas nuo cilindro galo iki tvirtinimo įvorės (F): 15,5 mm
