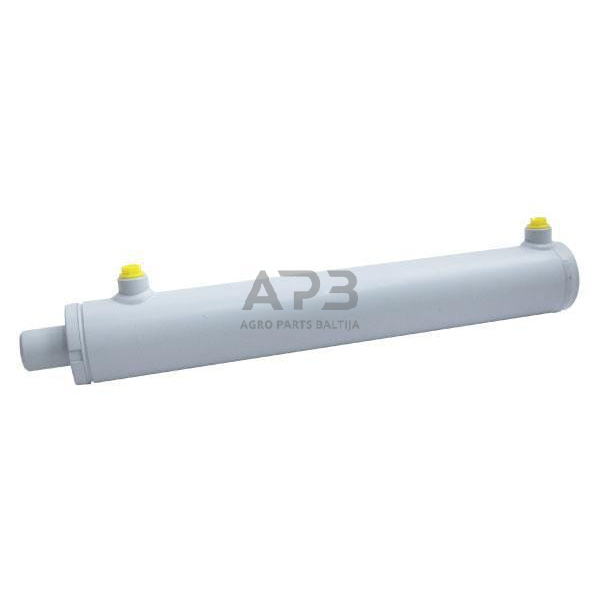

Detalės numeris: D3570400C
Informacija: Pilnai sumontuotas Unikalus, naujoviškas dizainas Specialus stūmoklio žiedas
Savybės Galimi visi montavimo būdai Iš anksto užpurkšta gruntu Maksimali radialinė apkrova: 10% ašinės jėgos Maksimalus darbinis slėgis priklauso nuo didžiausios lenkimo apkrovos Maksimalią lenkimo apkrovą galima rasti naudojant cilindro programinę įrangą
Techninė informacija: Keičiama su kitais prekių ženklais Terpė: mineralinė alyva, HLP ISO VG 32 iki ISO VG 46 Terpės grynumas: ISO 4406 22/20/17 arba NAS 9
Privalumai: Paruošta naudoti Ilgas tarnavimo laikas Aukštas veikimo patikimumo lygis
Naudojimo kategorija: Universalus
Strypo skersmuo: 35 mm
Vidinis skersmuo: 70 mm

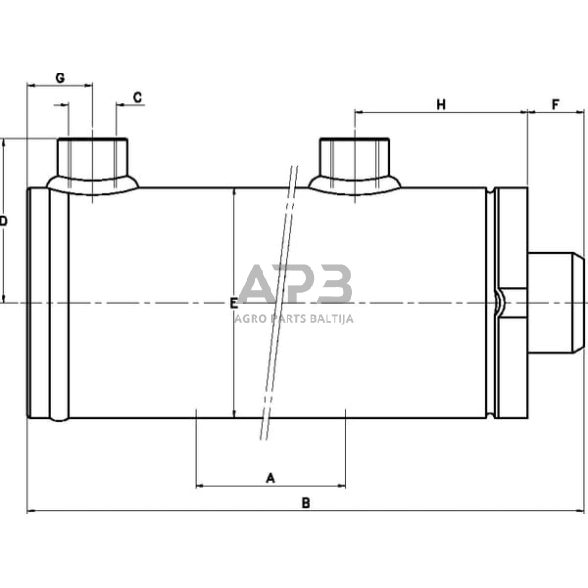

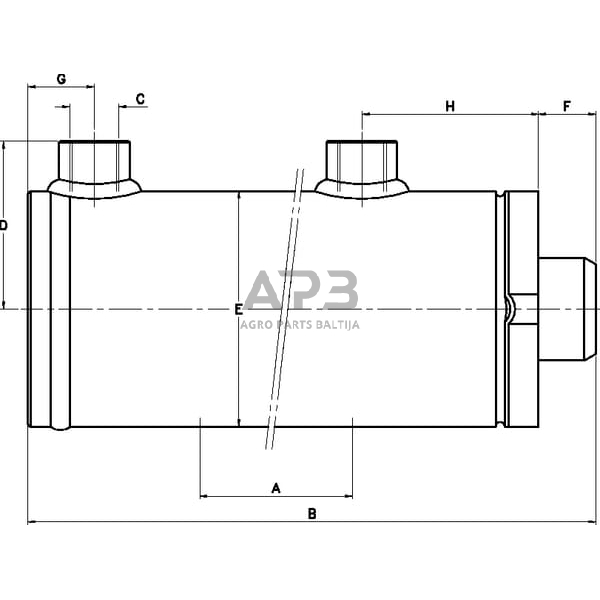

Eiga (A): 400 mm
Tipas: Dviguba vaidyba
Minimalus ilgis (B): 576 mm
Maksimalus ilgis: 976 mm
Maksimalus darbinis slėgis: 250 BAR
Tvirtinimo tipas – cilindro jungtis: be tvirtinimo
Montavimo sriegio skersmuo - cilindro jungtis (C): 3/8 colio
Montavimo tipas – strypo jungtis: Tvirtinimo nėra
Tvirtinimo sriegis Tipas - strypo jungtis: G
Montavimo sriegio skersmuo - strypo jungtis: 3/8 colių
Maks. stūmoklio greitis: 0,1 m/s
Išorinis skersmuo (E): 80 mm
Svoris: 12,9 kg
Min. darbinė temperatūra: -25 °C
Maks. darbinė temperatūra: 85 °C
Nominalus slėgis: 200 BAR
Serija: DC
Strypo paviršiaus apdorojimas: Chromuotas
Cilindro medžiaga: plienas ST52
Cilindro medžiaga: tolerancijos klasės kodas H10
Strypo medžiaga: plienas 20MnV6
Strypo paviršiaus šiurkštumas: 0,2 µm
Galvos veržlės medžiaga: ketus
Alyvos jungties medžiaga: plienas
Atstumas nuo cilindro centro iki alyvos jungties galo (D): 70 mm
Atstumas nuo cilindro galo iki strypo galo (F): 53 mm
Alyvos jungties centro ir cilindro galo atstumas - strypo pusė (H): 60 mm
Alyvos jungties centro iki cilindro galo atstumas - cilindro pusė (G): 23,5 mm
Stūmoklio skersmuo: 70 mm
