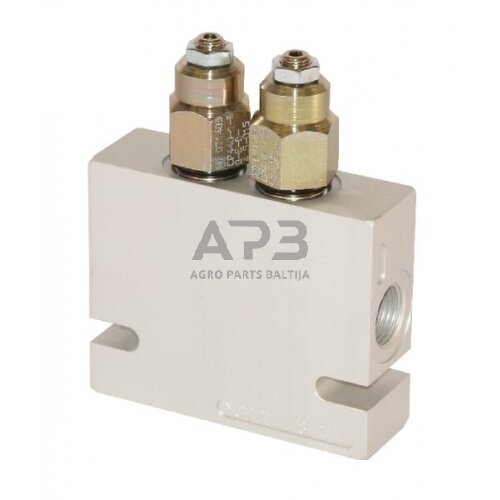

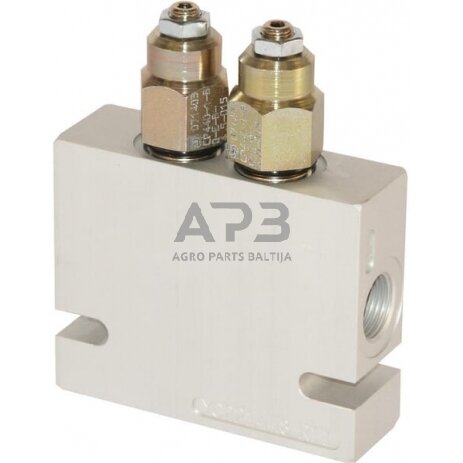

Dalies numeris CB10AV2B1E1003
Ilgas aprašymas Dvigubas CB 10 atsvarinis vožtuvas

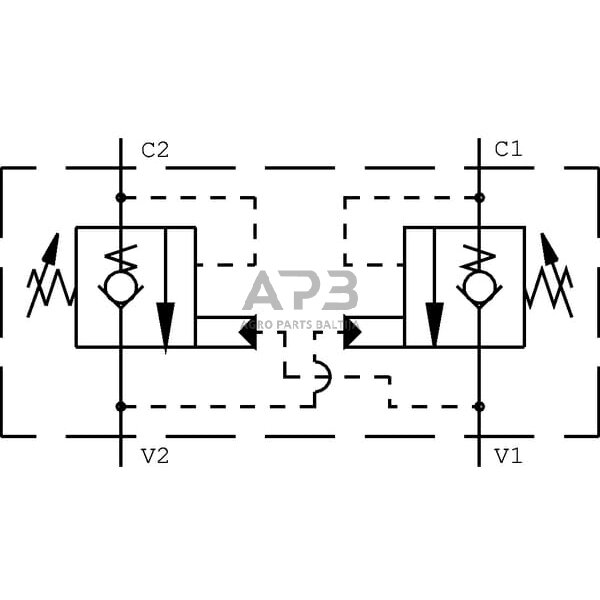

Išsami informacija: Reguliuojamos apkrovos laikymo ir atsvaros funkcijos A ir B linijoms
Taikymo sritis Aukšto slėgio ir vidutinio tūrio srautas Teleskopiniai krautuvai Šakiniai krautuvai Frontaliniai krautuvai Kranai
Savybės Funkcija kaip apsauga nuo žarnos lūžimo Apsauga nuo slėgio smailių dėl didelės jėgos poveikio Apsauga nuo kavitacijos vartotojui Atidarymo slėgis priklauso nuo slėgio nustatymo, apkrovos slėgio ir vairo slėgio santykio
Techninė informacija HV: hidrauliškai atleidžiamos spyruoklių kameros A, B ir T turi būti sujungtos viena su kita neutralioje padėtyje AV: ventiliuojamos spyruoklių kameros A ir B gali būti sandarios neutralioje padėtyje Slėgio nustatymas turi būti apytikslis. 30 % didesnis nei maksimalus apkrovos slėgis Didelis grįžtamasis slėgis gali turėti neigiamos įtakos vožtuvo veikimui Dvigubo veikimo, kasetės konstrukcija Sumontuokite linijoje kuo arčiau vartotojo Laisvas srautas nuo V iki C
Privalumai Užtikrina švelnius, kontroliuojamus judesius ir tikslų traukiamų bei stumiamų krovinių padėties nustatymą
Maksimalus darbinis slėgis 250 BAR
Medžiaga Aliuminis
Maksimalus debitas 40 l/min
Jungčių skaičius 2
Jungčių sriegis tipas BSP
Jungčių sriegio skersmuo 3/8 colių

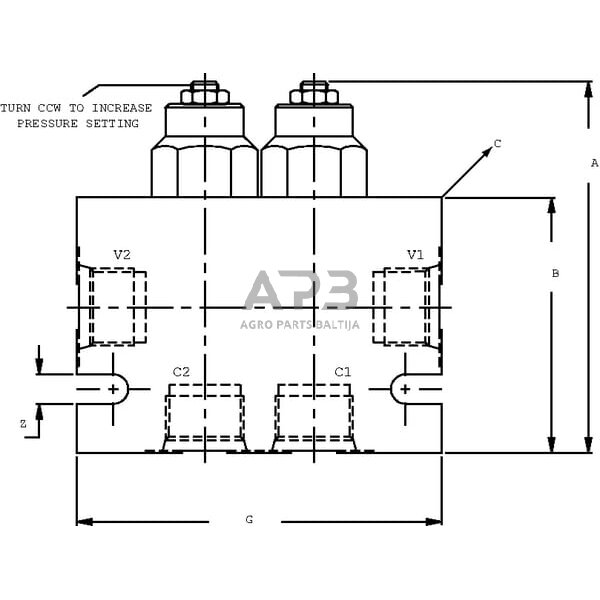

A Bendras ilgis 100 mm
B Bendras aukštis 80 mm
